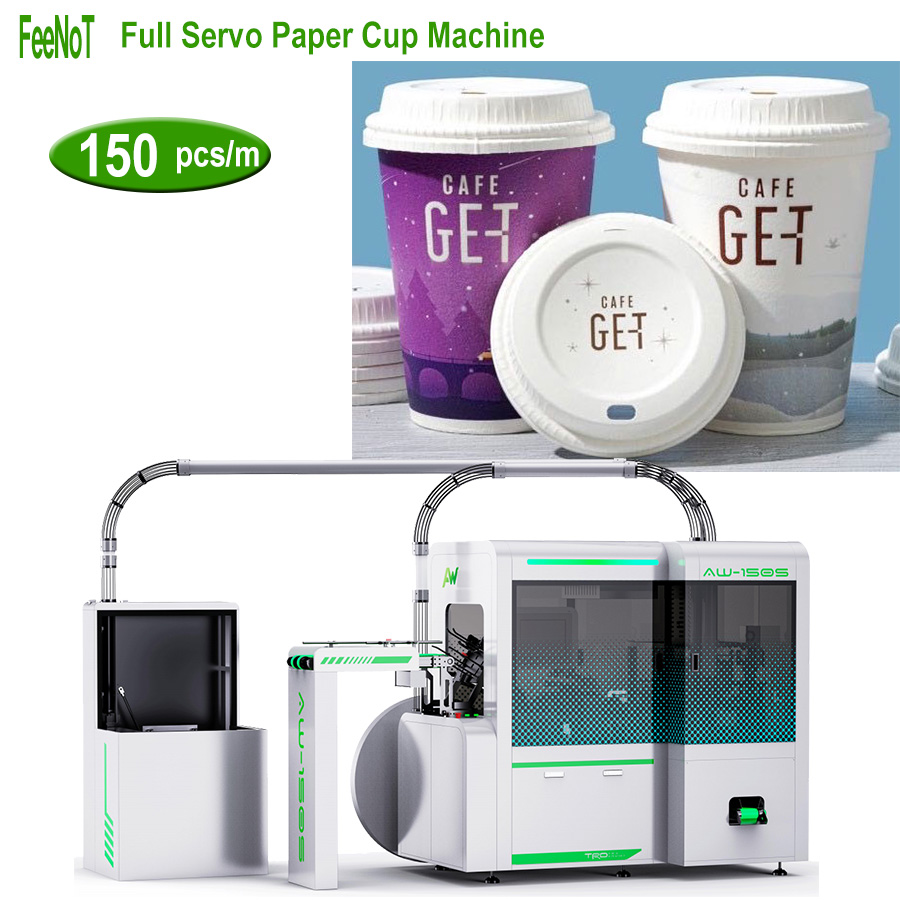

Self water spray servo paper cup production machine 150s

에이 “Self water spray servo paper cup production machine” is an advanced, automated device for making paper cups, featuring an internal spray system for cup fan side water-spray (instead of traditional manual spray water ),

often combined with servo motors for precision, 고속 150 cups/min,
and online packaging, leading to eco-friendlier, smoother, and more efficient cup production with lower costs.

Self water spray servo paper cup production machine 150s



Self water spray sytem (auto spray water system), help customer save the labor, avoid user forget to spray water.

자동살수기의 핵심기능은 정밀한 물분사를 통해 종이컵 종이를 부드럽게 하는 것입니다., 굽힘을 보조, 형성, 그리고 결속, 갈라짐을 방지하고 더 부드러운 컬을 만들어줍니다..

Water spray is important to make cups curling rim good (avoid cup top rim burst / split ), or even affect the cup side wall sealing. Factor is paper character.
Some paper need spray more water (even spray water 2 hours before feed to machine), some less.

Set the spray water time and speed against: machine speed, 종이 두께, paper character, circumstance(climate).

Parts includes:
Servo motor, Linear guide/shaft, Water spray, Water pump, Water tank (20~30L), Air control system (in machine plc), PLC control system (in machine plc).

Self water spray servo paper cup production machine 150s

150S full servo paper cup machine drives each moving part through a servo motor to realize the forming, 컬링, bottom punching and other processes of paper cups.

The high-precision control of the servo motor makes the production process of paper cups more stable and precise.

While connect with cup packing machine online, 완전 자동, and save laber cost.

애플리케이션: hot drinks coffee tea milk paper cups, cold beverage coca cola juice paper cups, 아이스크림 종이 컵, 감자 칩 컵, and other food package solution.

When compared with the old bulky complex cup making equipment (장축, 기어, 캠, 쇠사슬, 모래밭).
부품이 부러진 경우, 사용자는 모든 구조 기어 캠을 이동해야합니다, 수리 또는 교체가 어렵습니다, 따라서 기계 정지를 유발하십시오.

Self water spray servo paper cup production machine 150s Main features:

# 11세트 anascence 서보 기구 + 11세트 쇼포 감속기

# 10PCS 합금 메인 몰드 + 8PC 컬링 곰팡이

1, 높은 정밀도: 서보 모터는 정확한 위치 제어 및 속도 제어를 달성 할 수 있습니다., 따라서 종이 컵의 형성 정확도를 보장합니다.

2, 고효율: 서보 모터의 빠른 응답과 고속은 종이 컵의 생산 효율을 크게 향상시킵니다..

3, 높은 수준의 자동화: 고급 제어 시스템이 장착되어 있습니다, 종이 수유에서 종이 컵 형성에 이르기까지 완전히 자동화 된 생산을 달성 할 수 있습니다..

4, 최고의 안정성: 서보 모터의 안정성과 신뢰성이 높습니다, 장비의 실패율 및 유지 보수 비용을 줄일 수 있습니다..

5, 기계는 효율성을 향상시키기 위해 모듈 식 설계를 채택합니다, 유지 보수 및 업그레이드를 용이하게합니다, 표준화 및 호환성을 촉진합니다;

6, 그룹화 된 서보 모션 제어 시스템은 정확도를 보장합니다, 기계 작동의 속도와 안정성;

7, 지능형 중앙 석유 공급 윤활 시스템은 주기적 석유 교체 비용을 절약합니다., 석유 오염의 문제를 줄입니다, 에너지를 절약하고 환경 친화적입니다;

8, 10-인치 인간-기계 상호 작용 인터페이스는 기계를 편리하고 효율적으로 작동합니다., 감지 시스템이 장착 될 수 있습니다.

Servo paper cup machine 150s Advantage:

• 10PC 품질 서보 모터 시스템은 기존의 복잡한 메커니즘 전송을 대체합니다.,
• 오래된 부피가 큰 긴 샤프트 캠 그어 쉬운 마모, 고장난,
• 1, 비스듬한 종이 서보,
• 2, 컵 벽 랩 & 초음파 씰 서보,
• 3, 팬 블랭크 & 컵 벽 전송 서보,
• 4, 컵 벽 플립 서보,
• 5, 컵 벽 리프트 서보,
• 6, 하단 롤 피드 서보,
• 7, 하단 디스크 푸시 업 서보,
• 8, 삐걱 거리는 서보 (하단 펀치, 난방, knurling, 상단 컬링),
• 9, 10 인덱스 메인 몰드 플레이트 서보,
• 10, 8 인덱스 컬링 금형 플레이트 서보.



• 서보+ECAM+PLC+HMI, 효율적인, 지능적인, 안정적인, 믿을 수 있는,
• 전체 서보, 정확성, 안정적인, 믿을 수 있는, 간단한 작동, 더 적은 & 쉬운 유지 보수.
• 10PC 품질의 Ally Cup Mold, 각도 36 도,
• 8PC 컬링 곰팡이 (두 번 컬링), 각도 45 도,
• 38MM 두꺼운 전체 철강 보드 구조 기반, 안정적인 & 믿을 수 있는,
• 팬 벽 블랭크 피더 1 미터 (고속, 한 번 더 빈 공간을 공급하십시오)
• 상단 림 두 번 컬링, 컵 강력하고 최고의 전망,
• 컵 벽 용접: 초음파 + 세라믹 뜨거운 공기,
• 바닥 난방: 세라믹 뜨거운 공기 (2PC 4.4kW),



Specification of all servo paper cup machine 150s:

• 모델: 150S all servo,
• 속도: 최대 150 PC/분 (9000 컵/시간),
• 컵 크기: 3~ 16oz,
• 맨 위: 45~ 100 mm,
• 맨 아래: 38~ 70 mm,
• 키: 45~ 135 mm,
• 재료: 150~ 320 GSM 1PE & 2종이에,
• 무게: 3350kg,
• 기계:3200x1650x1900mm,
• 수집기: 1100 엑스 1100 x 2100mm (컵 크기에 대해 ),
• 작동력 10kW, 총 전력: 35KW,
• 힘: 380v 3 상 50/60 HZ,
• 공기가 필요합니다 (압력:0.3~ 0.5mpa, 산출:300~ 500 l/m),
• 애플리케이션: 더운 (커피 차) 추운 (Cola Juic Icecream) 종이 컵,





Self water spray servo paper cup production machine 150s
